Projeto de Conversão de Navio Gaseiro (Ex-Jataí) em balsa para mar aberto multipropósito da Belov Obras Portuárias para transporte de carga no convés, e possibilidade de transporte de derivados de petróleo nos tanques centrais, com guindaste próprio e com casario removível montado na proa. A premissa básica de projeto consistiu em aproveitar ao máximo o antigo casco do navio, reaproveitando os costados e transformando em convés. A parte mais difícil do projeto foi montar a estrutura interna reaproveitando a maior parte das antigas estruturas, como um autêntico quebra cabeças estrutural. As características principais do casco após conversão são: Comprimento Total: 66,45m; Boca moldada: 16,50m ; Pontal moldado: 3,75m; calado de projeto: 2,50m ; Deslocamento leve: 600 t ; Deslocamento Carregado: 2108 t. Projeto classificado pela RBNA.
-

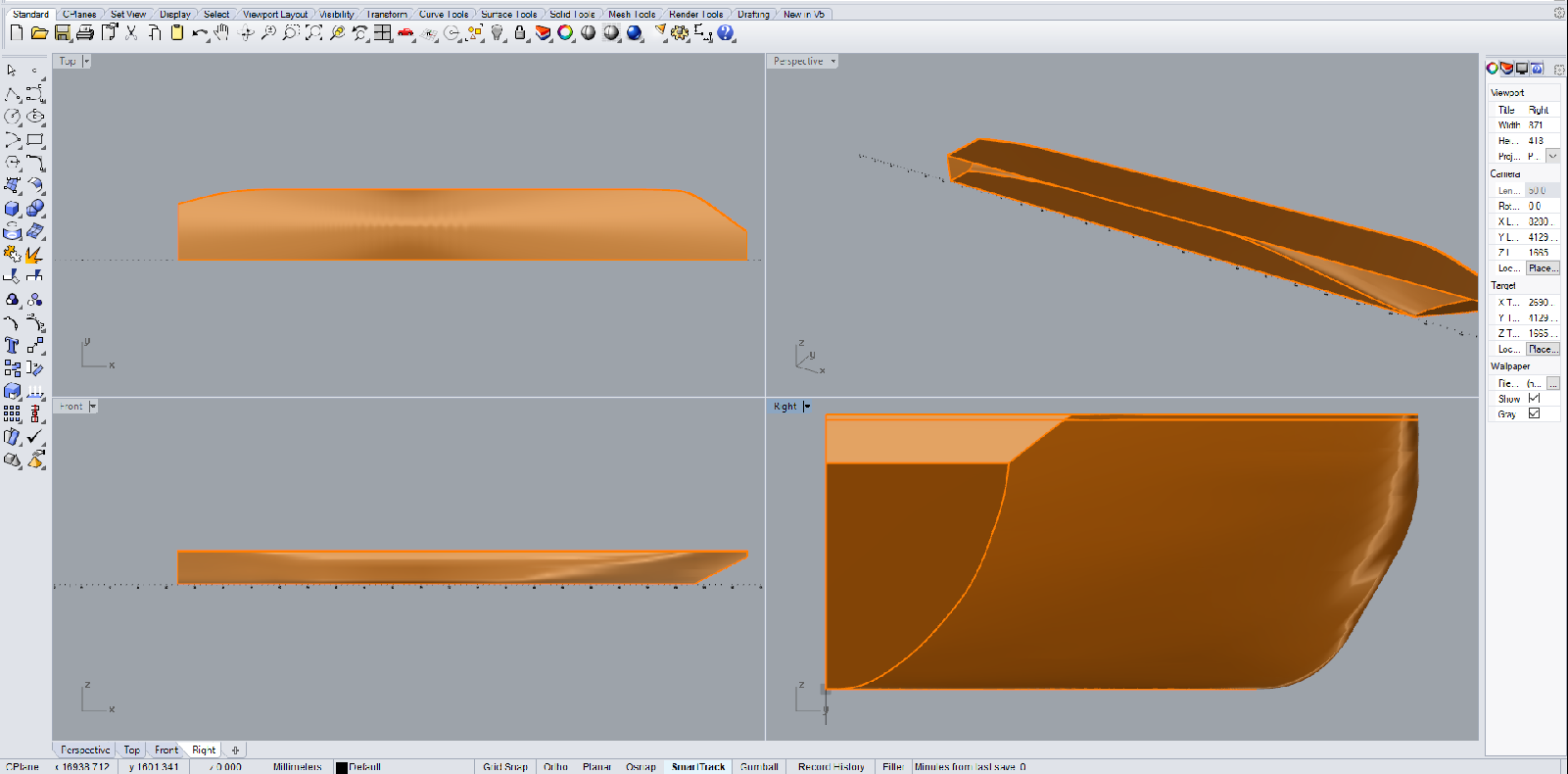

- modelo casco 4 vistas
-

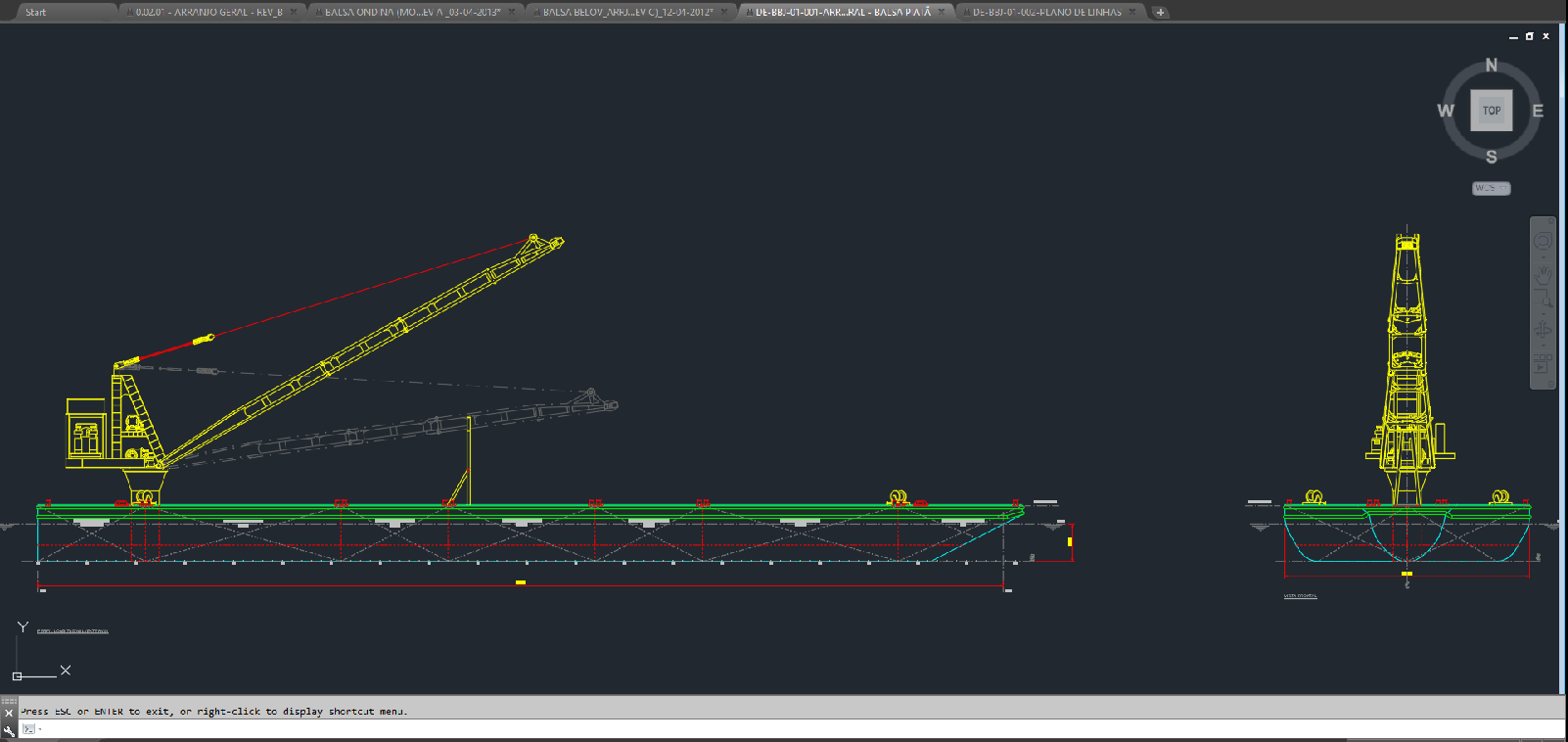

- perfil Arranjo Geral
-

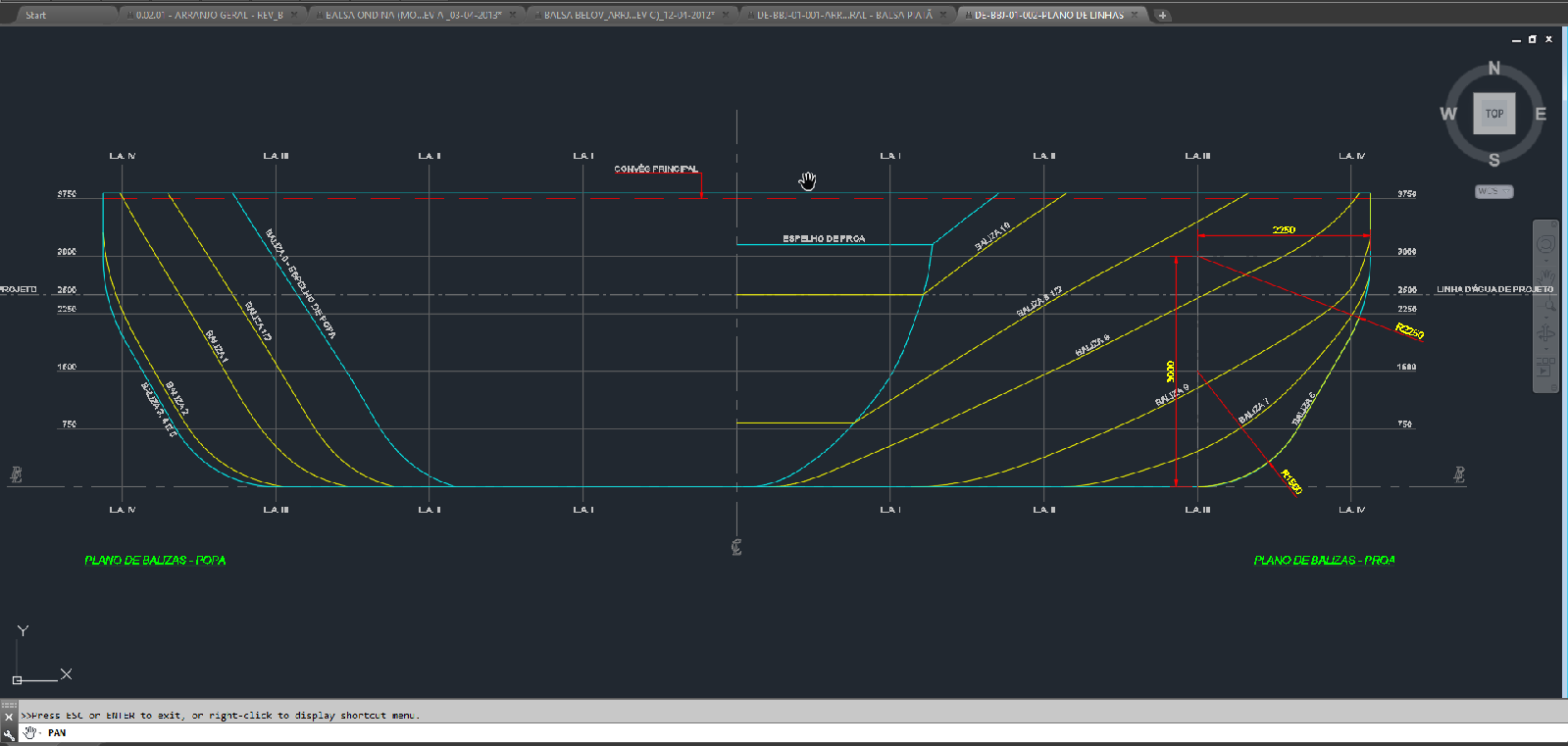

- Linhas do casco
-

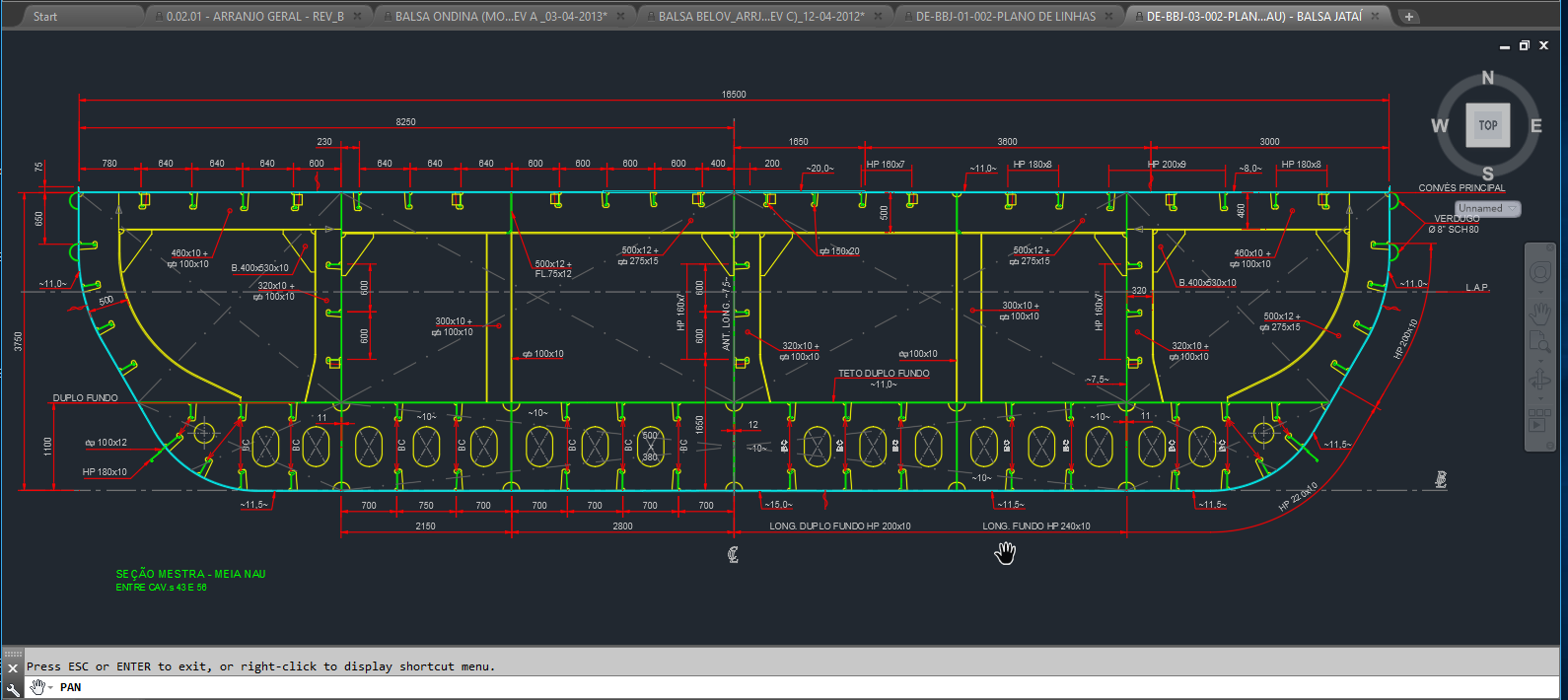

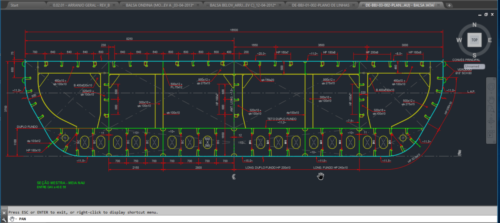

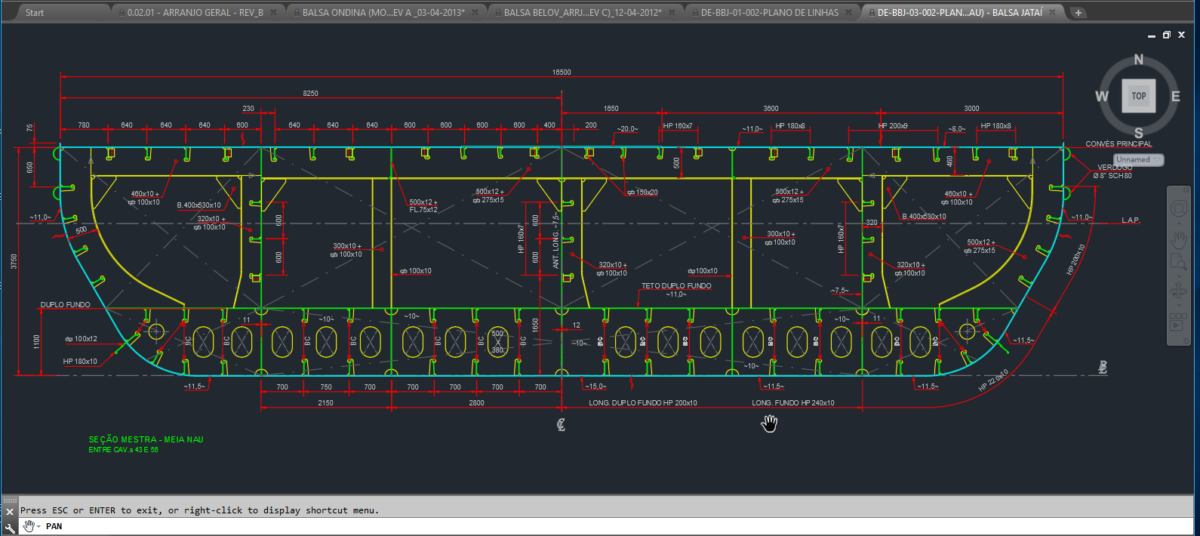

- estrutural seção transv 1
-

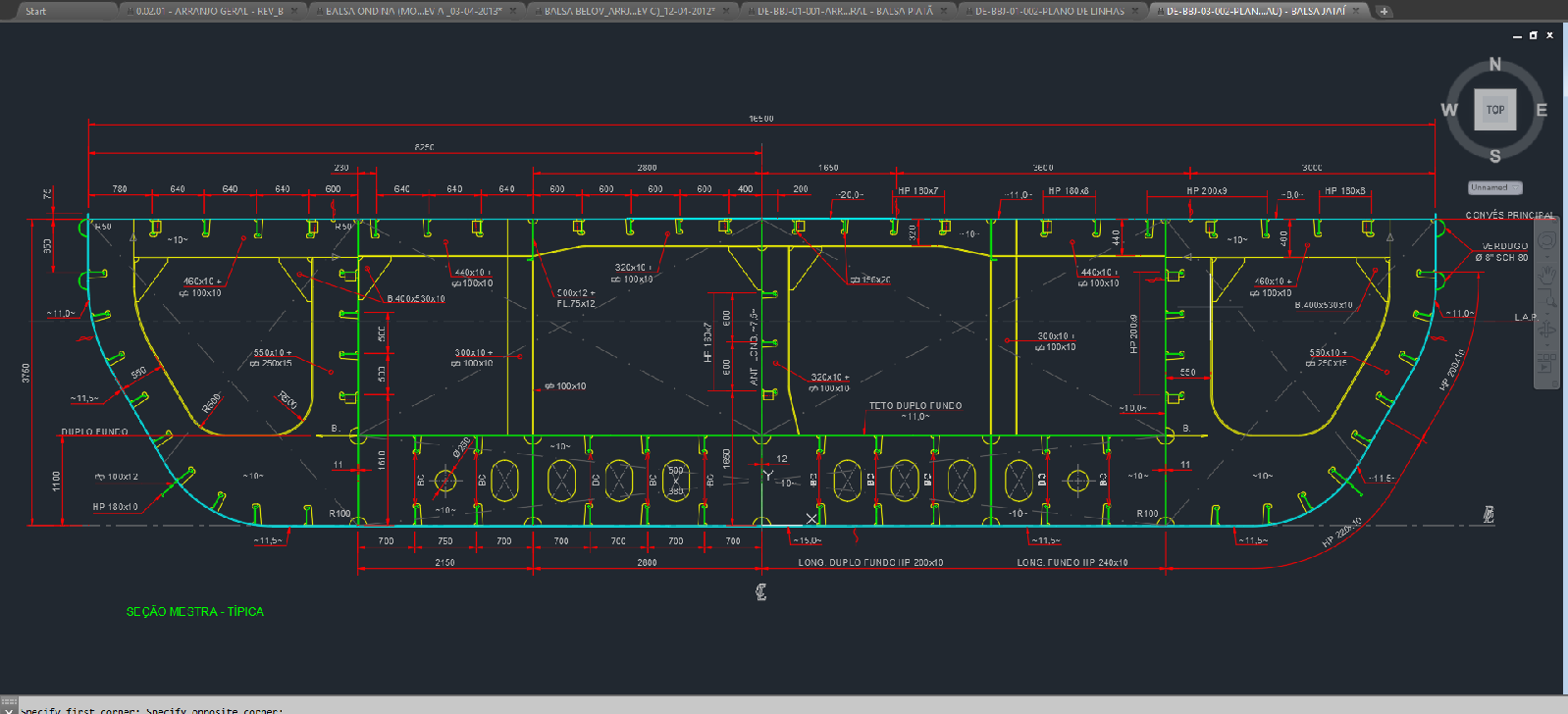

- estrutural seção transv 2
